SHR1000型硅電容數字式絕壓傳感器
QQ截圖20160920140223.

產品特點:
測量范圍:30Kpa-120Kpa
單級+2.4-3.3V電源
四種工作狀態,外加斷電模式
板上線性化和溫度補償
板上溫度測量
預編譯校準系數,溫度漂移,靈敏度系數包含于EEPROM中
標準數字輸出:SPI或I²C(1
O形環小尺寸封裝,直徑:6.1mm,高度1.7mm(2
實驗承受壓力:3.2Mpa
符合RoHS,不含鉛
產品優點
高分辨率,高速,適宜的電流消耗
高精度,低功耗
堅韌的封裝
采用先進的3D-MEMS技術
最小的MCU資源即可事先高度或者氣壓的計算
產品應用
大氣壓力測量,高度計應用
家用氣候監測
先進的醫學應用
水平測量
訂購信息


產品

描述



SHR1000D01

30KPa-120KPa,SPI串口,內部時鐘



SHR1000D11

30KPa-120KPa,I²C串口,內部時鐘





極限條件


參數

單位

電源電壓

-0.3to+3.6

V

輸入/輸出腳電壓

-0.3to(Vdd+0.3)

V

ESD(人體模式)

±2.0

kV

ESD(機器放電模式)

±0.5

kV

存儲溫度

-30—+85

實驗承受壓力

3.2

MPa

電氣特性:(Vdd為2.7V,溫度為常溫,除非特別說明)


參數

條件

最小值

典型值

最大值

單位

電源



2.4



3.3

V

電流消耗

Vdd=2.4-3.3v高分辨率模式



26

50

μA



Vdd=2.4-3.3v高速模式



25

50

μA



Vdd=2.4-3.3v超低功耗模式



3.5

6

μA



Vdd=2.4-3.3vPowerDown模式



0.2

0.5

μA

輸出負載

@500kHz





50

pF

數字輸入腳電容







16

pF

SPI時鐘頻率







500

kHz

I²C時鐘頻率







400

kHz

數字轉換時間

@500kHz



120



us



性能特性


參數

條件

最小值

典型值

最大值

單位

測量壓力范圍

標稱值

30



120

kPa

工作溫度



-20



70

精度

海平面,+10—40℃

-100

18

100

Pa





-8.5

1.5

8.5

m



0-3000m+10—40℃

-100

27

100

Pa





-8.5

2

8.5

m



0-8000m,-20—+70℃

-250

100

250

Pa





-40

8.5

40

m



高分辨率模式0-3000m



2

6

Pa







0.1

0.4

m



超低功耗模式0-3000m2





15

Pa









1.3

m

非線性

0-3000m





25

Pa









1

m

壓力值輸出字節長度





19



bits

溫度值輸出字節長度





14



bits

輸出壓力值更新速率

高分辨率模式



1.8



Hz



高速率模式



9



Hz

溫度分辨率





0.2

0.5

溫度精度



-2

1

+2

通訊接口通過SPI或I²C。SPI為全雙工四線制,SHR1000和MCU的連接使用MOSI,MISO,SCK和CSB。I²C則是從方式的半雙工兩線制,通過連接SDA和SCL引腳。
工作模式


模式

壓力測量

分辨率

輸出數據更新速率

高分辨率

持續性

17bit

1.8Hz

高速率

持續性

15bit

9Hz

超低功耗

周期性

15bit

大約1Hz

低功耗

外部觸發

17bit/15bit



斷電

有PD腳激活





電氣連接
SHR1000D01(SPI接口)


引腳

名稱

作用

特性

1

ATST

懸空,僅工廠測試用

標準應用中連接AVSS

2

TRIG(5

觸發

數字輸入

3

DRDY

中斷信號(數據完成)

數字輸出

4

CLK

不使用,接地



5

DVDD

數字電源

電源線

6

DVSS

數字地

電源線

7

DVDDS

數字輸入濾波器

數字電源輸入器濾波器

8

PD(5

斷電

輸入,使芯片處于斷電模式

9

SCK(5

SPI時鐘輸入

時鐘接口

10

MOSI(5

SPI輸入

SPI數據輸入

11

MISO

SPI輸出

數字?jǐn)?shù)據輸出

12

CSB

SPI片選

數字輸入

13

AVDD

模擬電源

電源線

14

AVSS

模擬地

電源線

15

AVSS

模擬地

電源線

16

ATST

懸空,僅工廠測試用

標準應用中連接AVSS

SHR1000D11(I²C接口)


引腳

名稱

作用

特性

1

ATST

懸空,僅工廠測試用

標準應用中連接AVSS

2

TRIG(5

觸發

數字輸入

3

DRDY

中斷信號(數據完成)

數字輸出

4

CLK

不使用,接地



5

DVDD

數字電源

電源線

6

DVSS

數字地

電源線

7

DVDDS

數字輸入濾波器

數字電源輸入器濾波器

8

PD(5

斷電

輸入,使芯片處于斷電模式

9

SCK(5

I2C串口時鐘

時鐘接口

10

MOSI(5

I2C數據

I2C數據輸入/出

11

MISO

懸空



12

CSB

懸空



13

AVDD

模擬電源

電源線

14

AVSS

模擬地

電源線

15

AVSS

模擬地

電源線

16

ATST

懸空,僅工廠測試用

標準應用中連接AVSS

注釋1:I2C兼容TWI(兩線串口)
注釋2:參考DVDD
注釋3:保守估計
注釋4:可以由改變更新方法控制壓力值更新速度
注釋5:MCU必須激活信號使其處于高或者低的狀態
s
注釋:為了使連接更加穩定,成對引腳1,16和14,15(內部是連接一起的)必須焊接。

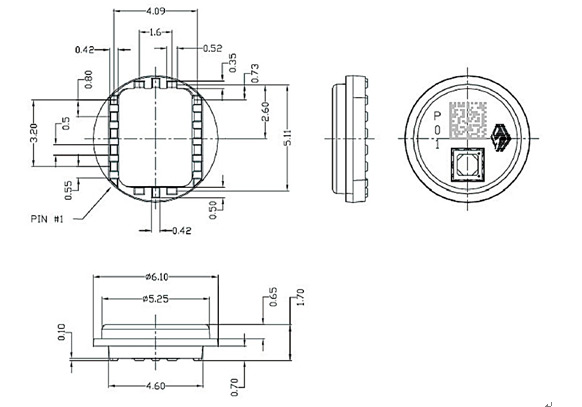

外形尺寸
d
