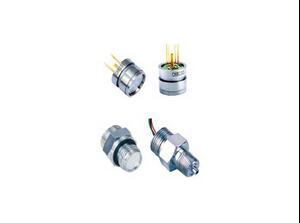

CHR-100系列硅壓阻壓力傳感器
QQ截圖20160920141015

產品概述
CHR—100系列硅壓阻式OEM壓力傳感器為隔離膜片充油式硅壓力測量器件。被測壓力通過隔離膜片和灌注的硅油傳遞到具有惠斯登電橋和精密力學結構的硅 壓敏芯片上,實現被測壓力和輸出信號精確轉換。產品依據嚴格的工藝流程在先進的生產線上生產制造,經過計算機自動測試、激光修阻對傳感器零點和溫度特性進 行了精密補償,保證了每支產品的高精度、高可靠性。
CHR—100系列通用型(19mm外徑)的裝配尺寸與國外通用產品相一致,具有極強的互換性??蓮V泛應用于與不銹鋼和氟橡膠相兼容的各種流體壓力檢測。
為方便用戶的裝配使用方便和滿足不同行業特殊用途的需要,CHR100可提供標準壓力連接的裝配型、焊接型、齊平膜片型、防腐型等多種選擇。
主要性能參數



最小

典型

最大

單位

非線性



±0.2

±0.25

%FS,BFSL

重復性



±0.05

±0.75

%FS

遲滯



±0.05

±0.75

%FS

零點輸出





±2

mV DC

滿量程輸出

70





mV DC

零點溫度誤差

±0.75

±1.0



%FS,參比35℃

滿度溫度誤差

±0.75

±1.0



%FS,參比35℃

補償溫度誤差



-10~80



工作溫度范圍



-40~125



儲存溫度范圍



-40~125



長期穩定性



±0.1

±0.2

%FS/年

注:0~3kPa:滿量程輸出≥45mV,0~350kPa(絕壓):≥60mV,0~-100kPa(負壓):≥60mV

電氣性能
供電電源:≤2.0mADC
電氣連接:φ0.45mm鍍金柯伐引腳 或 10.2*52(mm)聚酰亞胺柔性導線
共模電壓輸出:輸入的50%
輸入阻抗:2KΩ-8KΩ
響應時間(10~90%):≤1毫秒
絕緣電阻:100MΩ
結構性能
允許過壓:0~20kPa…3.5MPa   2倍滿量程壓力
0~10MPa…35MPa   3倍滿量程壓力
結構材料:波紋膜片:不銹鋼316L,鉭(可選)
壓力接口:不銹鋼1Cr18Ni9Ti,哈氏合金C(可選)
密封圈:氟橡膠
灌注液體:硅油,<0.5CC
基準條件
介質溫度: 25±1℃
環境溫度:25±1℃
振動:0.1g(1m/s/s) max
濕度:50%±10%
環境壓力:86~106kPa
環境條件
位置影響:在任何方向偏離90°,零點變化≤0.1%
振動:10g RMS, 20~2000Hz條件下無變化
沖擊:100g,10毫秒
壽命:1*10壓力循環
電源:1.5±0.0015mADC
外形結構尺寸(單位:mm)

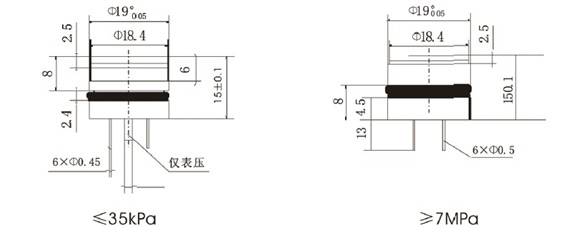

通用型(型號代碼:O)

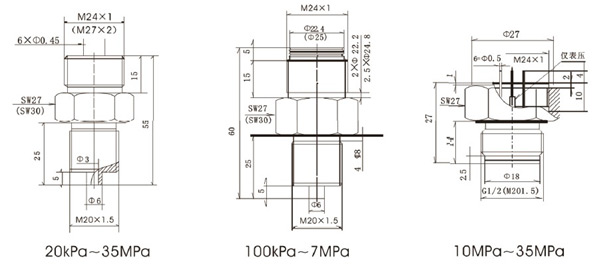

裝配型、齊平膜片型(型號代碼:1,2,p2)

電氣連接


管腳

電氣定義

導線顏色

3

正輸出(+OUT)

紅色

2

正輸入(+IN)

黑色

1

負輸入(-IN)

白色

6

負輸出(-OUT)

藍色

其余管腳不用

產品選型指南



















CHR100

硅壓阻OEM壓力傳感器





代號

量程

備注

代號

量程

備注





005

35kPa

G

300

2MPa

G.A





010

70kPa

G.A

500

3.5MPa

G.A.S





015

100kPa

G.A

1000

7MPa

S





030

200kPa

G.A

1500

10MPa

S





050

350kPa

G.A

3000

20MPa

S





100

700kPa

G.A

5000

35MPa

S





150

1MPa

G.A

















代號

壓力形式



















G

表壓



















A

絕壓



















S

密封表壓





















代號

壓力連接

安裝方式











0或缺項

o型橡膠圈密封

φ19mm











1

M20*1.5外螺紋

上部M24*1外內螺紋(<2MPa)











2

G1/2外螺紋

上部M24*1外(內)螺紋













代號

溫度補償方式













1

激光修阻補償













2

提供補償電阻值















代號

電氣連接















1

φ0.45mm(0.6mm)鍍金柯伐引腳















2

4色軟導線























CHR100

-015

-G

-0

-2

-2

←選型舉例

選型說明:

  1. OEM壓力傳感器的裝配方式推薦用“懸浮式”結構。
  2. 選擇鉭膜片、不銹鋼殼體,型號為CR-100TS;鉭膜片、哈氏合金殼體,型號為CR-100TH。
  3. 選擇傳感器以實際被測壓力不超過傳感器量程80%為宜。
  4. 不要過分縮小量程使用傳感器,以免其性能受到影響。
