CHR-106型硅壓阻OEM高壓傳感器
QQ截圖20160920141107

概述
CHR-102型硅壓阻OEM高壓傳感器是專門為中高壓力測量設計的固態硅壓阻隔離式壓力測量元件。外徑小,使傳感器裝配后可以承受更大的壓力。核心部件采用進口硅壓敏元件,采用CHR100工藝技術,在引進的先進的自動化生產線生產制造,經計算機自動測試,提供零點修正和溫度補償電阻。
測量范圍0~0.7…100MPa,φ12.6mm 外徑與國際同類產品相一致,具備很好的互換性。適用于石油、化工、過程控制、液壓系統、開關等行業領域。
性能參數



最小

典型

最大

單位

非線性



±0.2

±0.25

%FS,BFSL

重復性



±0.05

±0.75

%FS

遲滯



±0.05

±0.75

%FS

零點輸出





±2

mV DC

滿量程輸出

70





mV DC

零點溫度誤差

±0.75

±1.0



%FS,參比35℃

滿度溫度誤差

±0.75

±1.0



%FS,參比35℃

補償溫度誤差



-10~80



工作溫度范圍



-40~125



儲存溫度范圍



-40~125



長期穩定性



±0.1

±0.2

%FS/年

注:測試基準條件:室溫20±2℃,濕度80%。

電氣性能
供電電源:≤2.0mADC
電氣連接:φ0.45mm鍍金柯伐引腳 或 10.2*52(mm)聚酰亞胺柔性導線
共模電壓輸出:輸入的50%
輸入阻抗:3KΩ-8KΩ
響應時間(10~90%):≤1毫秒
絕緣電阻:100MΩ
結構性能
波紋膜片:不銹鋼316L
殼體材料:不銹鋼316L
管腳引線:硅橡膠軟導線
密封圈:氟橡膠
灌注液體:硅油
凈重量:約40克
基準條件
介質溫度: 25±1℃
環境溫度:25±1℃
振動:0.1g(1m/s/s) max
濕度:50%±10%
環境壓力:86~106kPa
環境條件
位置影響:在任何方向偏離90°,零點變化≤0.1%
振動:10g RMS, 20~2000Hz條件下無變化
沖擊:100g,10毫秒
壽命:1*10壓力循環
電源:1.5±0.0015mADC

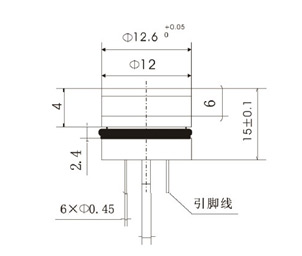

外形結構尺寸(單位:mm)

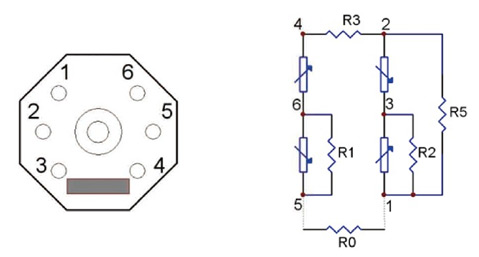

電氣連接

管腳

電氣定義

導線顏色

3

正輸出(+OUT)

紅色

2

正輸入(+IN)

黑色

1

負輸入(-IN)

白色

6

負輸出(-OUT)

藍色

其余管腳不用

注:1.傳感器的電氣連接方法以產品使用說明書或性能參數卡標識的方法為準。
2.必要時,請與我公司技術部門聯系溝通。


產品選型指南



















CHR106

硅壓阻OEM高壓傳感器





代號

量程

備注

代號

量程

備注





100

700kPa

G.A

1500

10MPa

S





150

1MPa

G.A

3000

20MPa

S





300

2MPa

G.A

5000

35MPa

S





500

3.5MPa

G.A.S

10000

70MPa

S





1000

7MPa

S

15000

100MPa

S









代號

壓力形式



















G

表壓



















A

絕壓



















S

密封表壓





















代號

壓力連接

安裝方式











0

o型橡膠圈密封

φ19mm













代號

溫度補償方式













1

φ0.45mm(0.6mm)鍍金柯伐引腳













2

4色軟導線























CHR106

-20000

-G

-0

-2



←選型舉例

選型說明:

    • OEM傳感器量程可用數字式表示,如(0~20MPa)。
    • OEM壓力傳感器的裝配方式推薦用“懸浮式”結構。
    • 選擇傳感器以實際被測壓力不超過傳感器量程的80%為宜。
    • 不要過分縮小量程使用傳感器,以免其性能受到影響。
