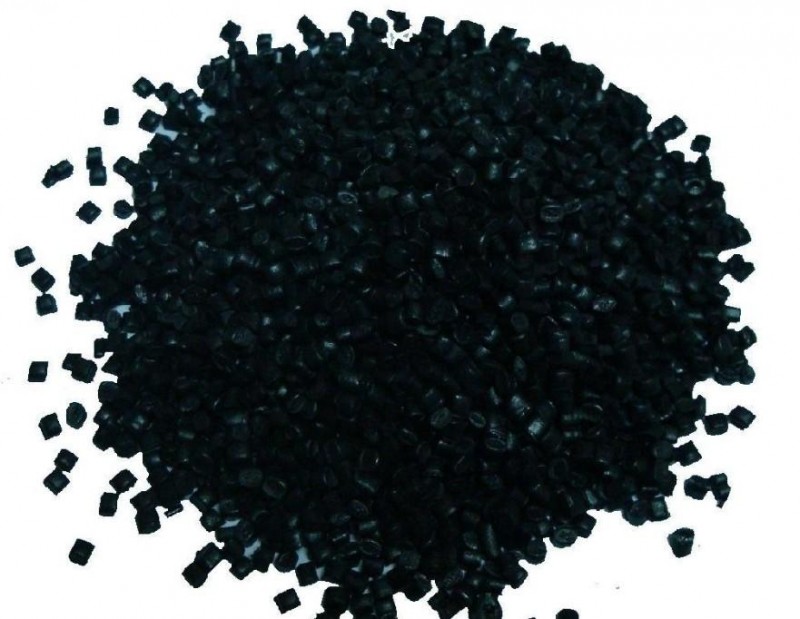

1）嵌擠作用

抗車轍劑在施工過(guò)程中由于高溫的作用而軟化,這些微粒在碾壓過(guò)程中熱成型,相當(dāng)于具有高粘附性的單一粒徑細(xì)集料填充嵌擠到了集料骨架中的空隙,增加了瀝青 混合料結(jié)構(gòu)的骨架作用,加強(qiáng)了混合料之間的相互作用力,使混合料之間更加緊密,降低了成型路面的滲透性.同時(shí)增加了瀝青混合料承受荷載的能力.

2）加筋作用

由于抗車轍劑中聚合物形成的微結(jié)晶區(qū)具有相當(dāng)?shù)膭哦?它在拌和過(guò)程中部分拉絲成塑料纖維,在集料骨架內(nèi)搭橋交聯(lián)而形成纖維加筋作用.由于聚合物纖維的存在,它在膠結(jié)料中形成網(wǎng)狀,加強(qiáng)了瀝青礦粉膠結(jié)料體系相互作用和整體性.

3）膠結(jié)作用

抗車轍劑投入瀝青混合料的拌和鍋中,在170~180°C的溫度下,首先通過(guò)與礦料干拌,使它軟化,繼續(xù)加入瀝青拌和,抗車轍劑顆粒與瀝青形成膠結(jié)作用，使瀝青性能得到改善.提高了瀝青的軟化點(diǎn);降低了對(duì)溫度的敏感性;增加了瀝青與礦料的粘附能力.

4）變形恢復(fù)作用

抗車轍劑的彈性成分在較高溫度時(shí)具有使路面的變形部分彈性恢復(fù)的功能,因而降低了成型瀝青路面的永久變形.

1）公路：高速公路及高等級(jí)公路，特別適用于高溫地區(qū)、重交通路段及長(zhǎng)大縱坡路段；

2）市政道路：市政干道、公交車道等，特別適用于十字路口和公交車站；

3）機(jī)場(chǎng)港口：機(jī)場(chǎng)跑道、集裝箱堆放場(chǎng)地、工業(yè)設(shè)施用地等要求承受重載的道路和場(chǎng)地；

4）路面養(yǎng)護(hù)：各種路面大中修養(yǎng)護(hù)及坑道修復(fù)，水泥路面加罩瀝青混凝土路面等。

國(guó)外：法國(guó)的PR，聚合物為主要成分；德國(guó)的DOMIX,塑料改性劑為主要成分。

國(guó)內(nèi)：交通部公路科學(xué)研究院的RA瀝青改性劑，以天然瀝青和高分子化合物聚合而成，為國(guó)家火炬計(jì)劃產(chǎn)品和國(guó)家專利產(chǎn)品。還有其他一些市場(chǎng)化公司的產(chǎn)品。

長(zhǎng)安大學(xué)公路學(xué)院的BX瀝青混合料添加劑，是在反復(fù)對(duì)比試驗(yàn)的基礎(chǔ)上研發(fā)的高性能路用產(chǎn)品，是一種完全優(yōu)于改性瀝青加工工藝的高性能瀝青混合料改性劑，特 別改善路面低溫抗凍、抗水損、抗車轍等性能，顯著提高瀝青混合料馬歇爾穩(wěn)定度、提高低溫彎曲應(yīng)變系數(shù)、提高浸水馬歇爾殘留穩(wěn)定度，和改性瀝青比較起來(lái)，具 有使用、存儲(chǔ)、運(yùn)輸方便、成本低等特點(diǎn)，在使用過(guò)程中各項(xiàng)指標(biāo)高于或等同于SBS改性瀝青。

一、應(yīng)用比例

多數(shù)抗車轍劑的使用劑量為瀝青混合料的0.3~0.5%,即每噸瀝青混合料中摻3~5KG.用于道路則一般摻0.35-0.4%,即每噸瀝青混合料中摻3.5-4KG即可.交通量大,重型車輛多的用高限,特殊路段可摻0.6%以上.

二、施工工藝

由于多數(shù)抗車轍劑為顆粒狀，通常在現(xiàn)場(chǎng)外加使用，因此，其使用工藝方便簡(jiǎn)單,通過(guò)瀝青混合料拌和過(guò)程中直接加入:

1. 將礦料加熱到170~180°C時(shí),將添加劑直接投入拌和鍋內(nèi)進(jìn)行干拌,拌和時(shí)間可增加2~3秒.

2. 加入熱瀝青繼續(xù)攪拌,拌和時(shí)間可相對(duì)增加.

3. 成品混合料的質(zhì)量控制和儲(chǔ)存運(yùn)輸按常規(guī)的混合料進(jìn)行.
