前  言

本方案以以下標準為指導基礎

 《帶電作業工具技術要求與設計導則》

 《帶電作業用工具庫房》

 《國家電網公司安全工器具管理規定》

 《國家電網公司電力安全工作規程》

    根據帶電作業庫房的實際情況以及在日常管里中存在的問題，從工器具存放架體，工器具的存放環境管理，工器具出入庫管理，工器具庫房裝修等方面進行了全面系統化的規劃設計，方案以帶電作業工器具日常管理維護為核心，智能化監管工器具的存放環境數據，全自動化錄入工器具出入庫臺賬信息，根據每個工器具的不同特性設計專用存放固定架體，從而實現工器具有序化的定點定位存放管理。最終實現帶電作業庫房整體效果簡潔，操作流程簡便，工器具存放規范整潔，智能化自動化水平高等特點。

系統背景

帶電作業工器具不同于一般工具，其設計、制造、使用、保管都有嚴格的規定和要求，國家對帶電作業工器具的使用周期、檢定周期、存放環境都制訂了相應的標準。

系統簡介

我公司常年與中科院計算所，山東大學等學術機構進行技術交流，吸取先進技術，結合自身多年庫房建設經驗，根據帶電作業工器具的全新管理措施，融合了先進的軟件集成技術和數據庫技術，采用B/S設計模式和平臺化系統設計思想，為電力安全生產提供了一套數字化、網絡化、自動化的安全監察綜合管理平臺.

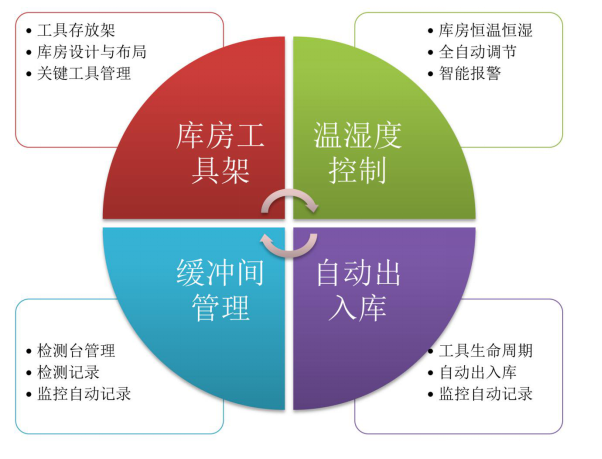

系統組成

緩沖區

       用于工器具出入庫前的檢驗操作與日常維護管理，其要求設置工器具待檢區，已檢區，報廢區，快速烘干取等流程化操作區域，能對工器具進行快速烘干操作，確保工器具出入庫后不會產生凝露現象。

  儲存間

       用于存放帶電作業工器具的儲存區域，其存放環境溫度要求在10℃-21℃，濕度要求在60%以下。溫度過高，過低都會加速帶電作業工器具的老化速度。

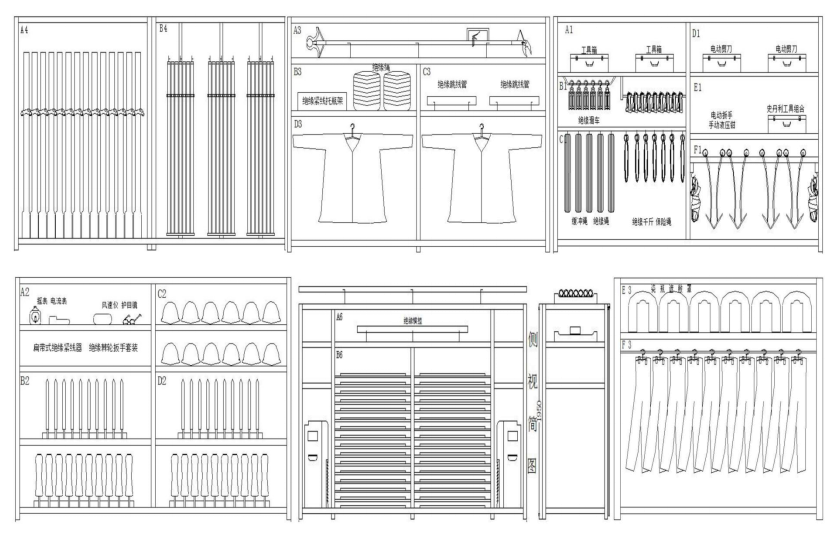

貨柜參考圖

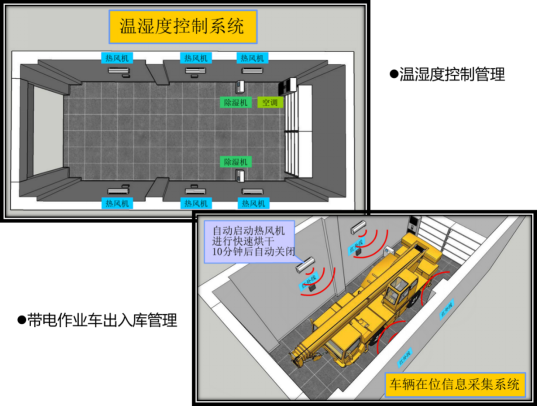

溫濕度控制系統

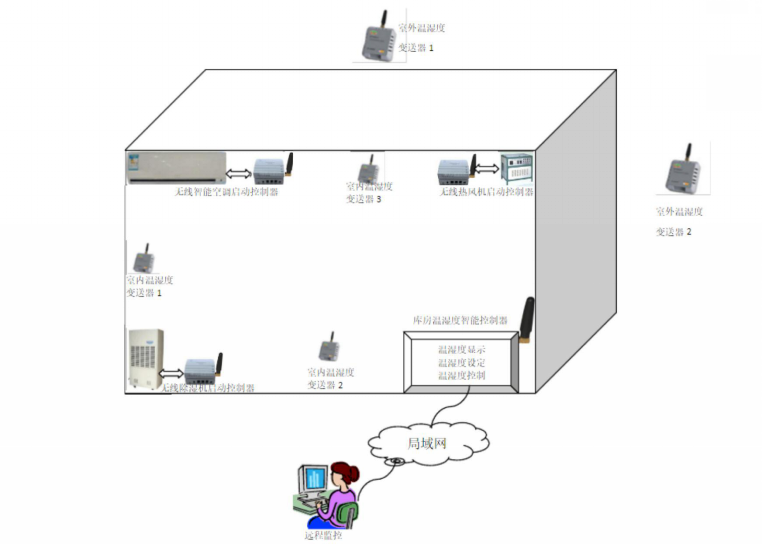

  系統拓?fù)?/span>

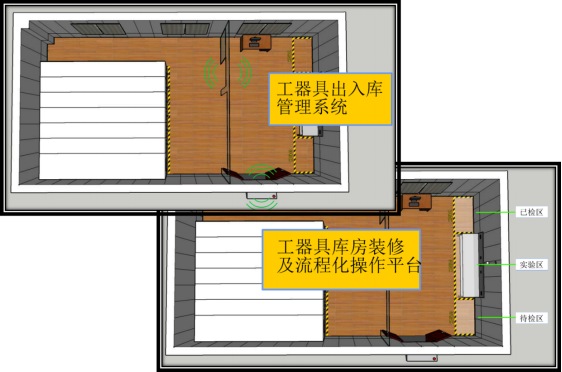

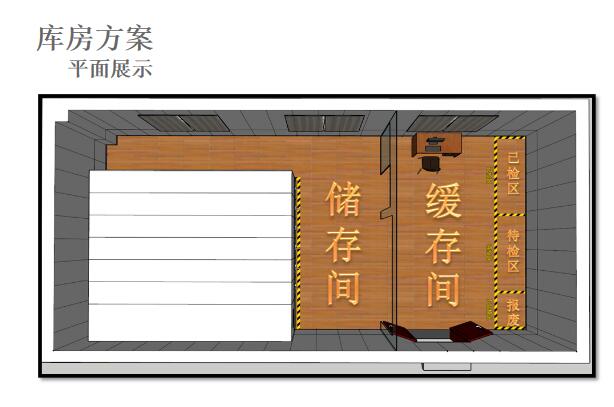

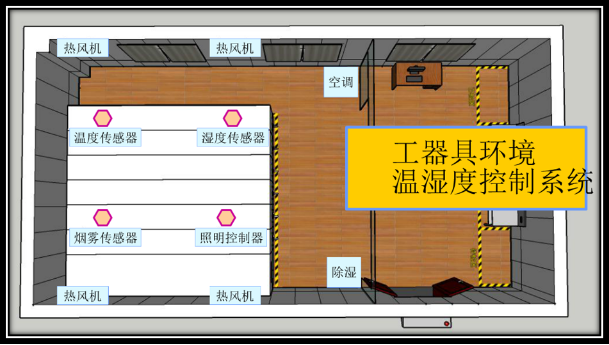

  平面圖

組成說明

庫房溫濕度控制系統是由除濕機、加熱器、風機、溫濕度感應器、獨立高溫?cái)嚯娧b置以及集中控制器等組成。

該系統通過傳感器完成對庫房內外實時數據的采集并通過計算機進行計算，根據計算的結果協調各執行單元繼電器的動作，控制加熱器、除濕機，排風機以及空調等設備相互協調配合工作，實現對庫房內溫濕度的自動調節。

入庫管理系統

  系統組成

  組成：

該系統由RFID識別天線，電子標簽，集中控制器，微處理器等組成。

  系統說明

 系統說明

該系統融合了先進的軟件集成技術和數據庫技術，采用了B/S設計模式和平臺化系統設計思想，自動識別工器具以及人員出入庫，全自動化錄入臺賬，形成全自動管理機制，是電力安全生產的數字化、網絡化、自動化的安全監察綜合管理平臺。

 系統意義

該系統加強了對帶電作業工器具的安全管理、規范電力生產安全措施、提高電力生產安全保障、預防和防范安全事故的發生，是帶電作業工器具監控管理手段的創新典范。

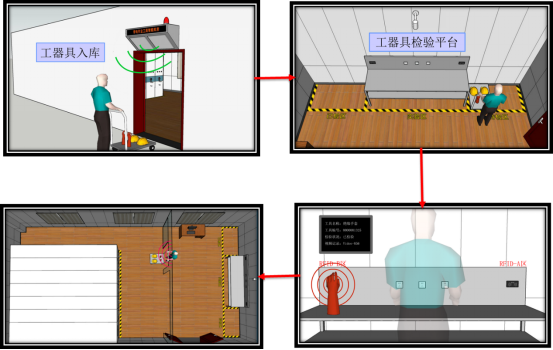

  入庫作業

  出庫作業

  車庫管理

  系統管理相關
